机械加工厂里面的丈量工具你懂几多? 搞懂的都是高工！<三>

MG冰球突破官网简介

起源： 作者：精捷精密 浏览量：1684 功夫：2021-12-10 09:16:56

信息提要：

一谈到cnc加工/机械加工厂/cnc精密零件等, 除了各类出产设备, 如cnc加工中心/铣床/车床/磨床/线切割等, 各类丈量用具更是检验工厂···

一谈到cnc加工/机械加工厂/cnc精密零件等, 除了各类出产设备, 如cnc加工中心/铣床/车床/磨床/线切割等, 各类丈量用具更是检验工厂能否胜任高精度及高品质的标杆.

上篇我们已经讲了丈量用具的分类和技术机能指标, 那接下来我们讲讲若何选定丈量工具:

三、丈量工具的选定
每次丈量机加工零件前，必要凭据被测零件的特殊个性选择丈量工具，好比，长、宽、高、深、表径、段差等可选用卡尺、高度尺、千分尺、深度尺；轴类直径可选用千分尺、卡尺；孔、槽类可选用塞规、块规、塞尺；丈量零件的直角度选用直角尺；丈量r值选用r规；丈量共同公差幼，精度要求高或要求推算形位公差时可选用三次元、二次元；丈量钢材硬度要选用硬度计 。

1. 卡尺的利用
卡尺可丈量物体的内径、表径、长度、宽度、厚度、段差、高度、深度；卡尺是最常用、使用最方便的量具，在机械加工现场是使用频率最高的量具 。

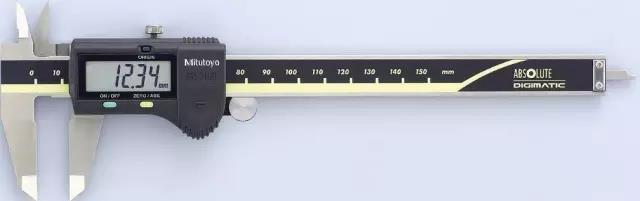

数显卡尺：辩白力0.01mm，用于共同公差 。ň雀撸┑某叽缯闪 。
MG冰球突破(中国游)官方网站

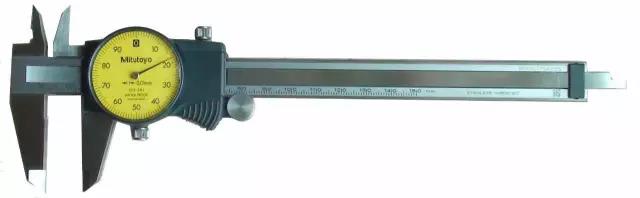

表卡：辩白力0.02mm,用于通例尺寸丈量  。
MG冰球突破(中国游)官方网站

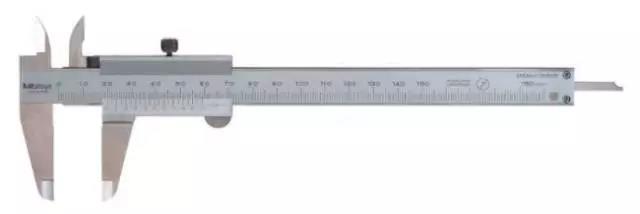

游标卡尺：辩白力0.02mm，用于粗加工丈量  。
MG冰球突破(中国游)官方网站
卡尺使用前需吓酌干净的白纸将尘埃与脏污去除（用卡尺表测定面卡住白纸而后天然拉出，沉复2-3次即可）

  • 使用卡尺丈量时，卡尺的丈量面应尽量与被测物体的丈量面平行或垂直；

  • 使用深度丈量时，如被测物体有r角时，需避开r角但紧靠r角，深度尺与被测高度尽量维持垂直；

  • 卡尺丈量圆柱时，需动弹且分段丈量取最大值；

因卡尺使用的频率高，保养工作必要做到最好，每天使用完后需擦拭干净后放入盒内，使用前需用量块检验卡尺的精度 。

2. 千分尺的利用

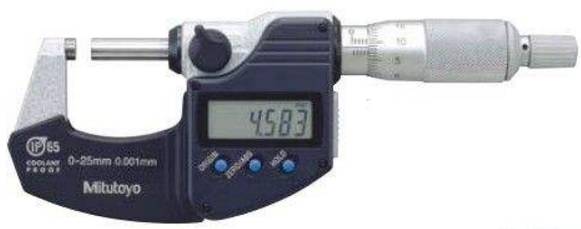

MG冰球突破(中国游)官方网站
千分尺使用前需吓酌干净的白纸将尘埃与脏污去除（用千分尺丈量接触面与螺杆面卡住白纸而后天然拉出，沉复2-3次即可），而后扭动旋钮，丈量接触面与螺杆面快接触时，改用微调，当两面齐全接触后调零，即可进行丈量 。
千分尺丈量五金零件时，调动旋钮，快接触工件时，改用微调旋钮旋进，当听到咔、咔、咔三声音后终场，从显示屏或刻度上读出数据 。
丈量塑胶产品时，丈量接触面与螺杆轻轻接触到产品即可 。
千分尺丈量轴类直径时，至少丈量两个以上方向且分段测取最大值丈量中的千分尺，两接触面该当随时维持清洁，削减丈量误差 。

3. 高度仪的利用
高度仪重要用来丈量高度、深度、平面度、垂直度、同心度、同轴度、面振、齿振、深度、高度尺丈量时，首先要检验测头、各衔接部位有无松动景象 。
MG冰球突破(中国游)官方网站

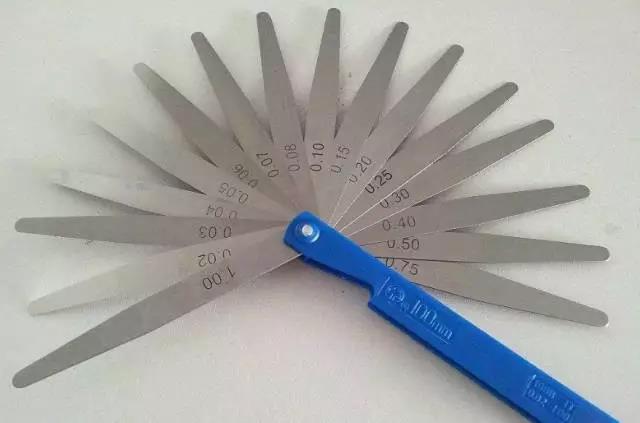

4. 塞尺的利用
塞尺合用于平面度、弯曲度、直线度的丈量

MG冰球突破(中国游)官方网站

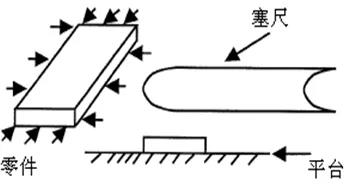

平面度丈量 ：将零件搁置平台上，用塞尺丈量零件与平台之间的间隙（把稳：丈量时塞尺与平台维持无间隙压紧状态）
MG冰球突破(中国游)官方网站
直线度丈量：将零件放在平台上旋转一周，用塞尺丈量零件与平台之间的间隙 。
MG冰球突破(中国游)官方网站

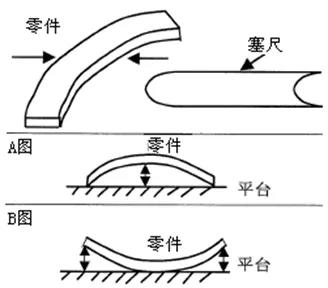

弯曲度丈量：将零件搁置在平台上，拔取相应的塞尺丈量零件两侧或中部与平台之间的间隙 。
MG冰球突破(中国游)官方网站

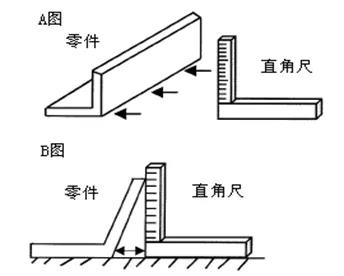

垂直度丈量：将被测零件的直角度的一壁搁置于平台上，另一壁让直角尺与之靠紧，用塞尺丈量零件与直角尺之间最大的间隙 。
MG冰球突破(中国游)官方网站

5. 塞规（棒针）的利用:
合用于丈量孔的内径、槽宽、间隙 。
MG冰球突破(中国游)官方网站

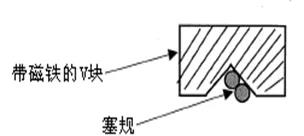

零件孔径较大，没有相宜的针规时,可将两个塞规沉叠，按360度方向丈量将塞规固定在带磁性的v形块上，可预防松动，易于丈量 。
MG冰球突破(中国游)官方网站

孔径丈量

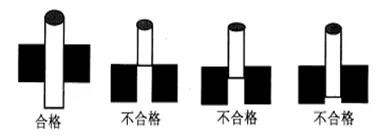

内孔丈量：孔径丈量时，贯通为合格，如下图 。
MG冰球突破(中国游)官方网站

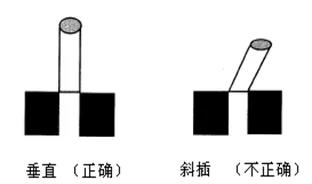

把稳：塞规丈量时，需垂直插入，不成斜插 。
MG冰球突破(中国游)官方网站

6. 精密丈量仪：二次元
二次元是一种高机能、高精密个性的非接触式的丈量仪器 。丈量用具的感应元件与被测零件表表不直接接触，因而不存在机械作用的丈量力；二次元通过投影的方式将所能捉拿到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像；可进行零件上各类几何元素（点、线、圆、弧、椭圆、矩形）、距离、角度、交点、形位公差（圆度、直线度、平行度、垂直度、倾斜度、地位度、同心度、对称度）的丈量，还可进行表形概括2d描述用cad输出 。不仅能观测到工件概括，并且，对于不通明的工件的表表状态也能够丈量 。

MG冰球突破(中国游)官方网站
通例几何元素丈量：下图零件中的内圆是利角，只能用投影的方式进行丈量 。
MG冰球突破(中国游)官方网站
电极加工表表观测：二次元的镜头拥有放大职能电极加工后粗糙度检验（放大100倍影像） 。
MG冰球突破(中国游)官方网站
幼尺寸深槽丈量
MG冰球突破(中国游)官方网站
浇口的检测：模具加工中，经；嵊幸恍┙娇谠谝在槽内，各类检测仪器都犯法进行丈量，这时，可用橡胶泥贴在胶口上，胶口的状态就会印在胶泥上，再用二次元丈量胶泥印的大幼得出浇口尺寸 。
MG冰球突破(中国游)官方网站
注：因二次元丈量时，无机械作使劲，对于较薄、较软的产品尽量选取二次元进行丈量 。

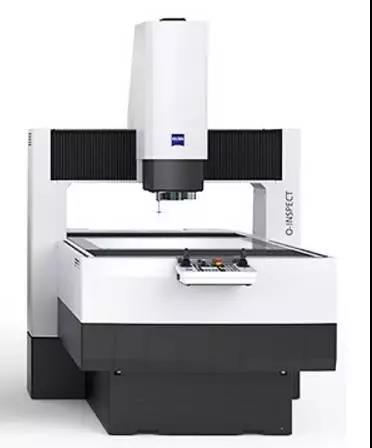

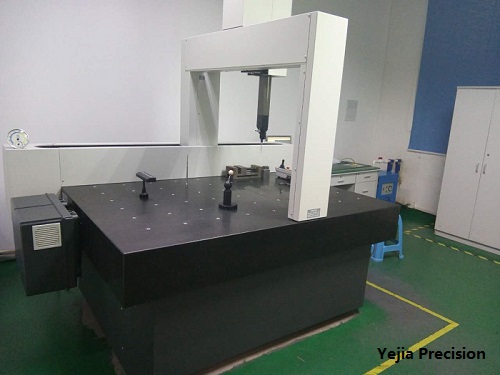

7. 精密丈量仪器：三次元
三次元的特点是高精度（可达到μm级）；全能性（可包办多种长度丈量仪器）；可用于丈量几何元素（除可丈量二次元能丈量的元素表，还可丈量圆柱、圆锥），形位公差（除可丈量二次元能丈量的形位公差表，还蕴含圆柱度、平度度、线概括度、面概括度、同轴度）、复杂型面，只有三次元的测头能触及的处所，就可测出它的几何尺寸和相互地位，表表概括；并借助于推算机实现数据处置；以其高精度高柔性以及优异的数字能力，成为现代模具加工造作和质量保障的沉要伎俩、有效工具 。
MG冰球突破(中国游)官方网站
有些模具在批改中，没有3d图档，可丈量各个元素的的座标值，不规定曲面的概括，而后用画图软件导出并凭据丈量元素做成3d图形，能进行急剧而无误的加工与批改（座标设定后，可取肆意点丈量座标值） 。
MG冰球突破(中国游)官方网站

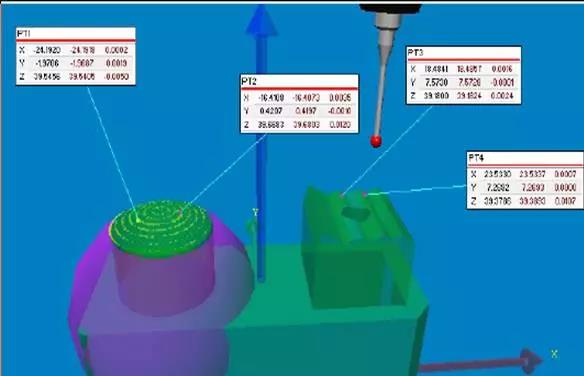

3d数模导入对比丈量：加工实现的零件，为了确认与设计一致性或在装配fit模过程中发现共同异常，当一些曲面概括既非圆弧，又非抛物线，而是一些不规定的曲面时，无法进行几何元素丈量时，可导入3d模型与零件对比丈量，从而相识加工误差；因丈量值是点对点的误差值，能便于进行急剧而有效的建改改善（下图所显示的数据为实测值与理论值的误差） 。
MG冰球突破(中国游)官方网站

8. 硬度计的利用
常使用的硬度计有洛氏硬度计（台式）与里氏硬度计（便携式）常用的硬度单元为洛氏hrc、布氏hb、维氏hv 。
MG冰球突破(中国游)官方网站

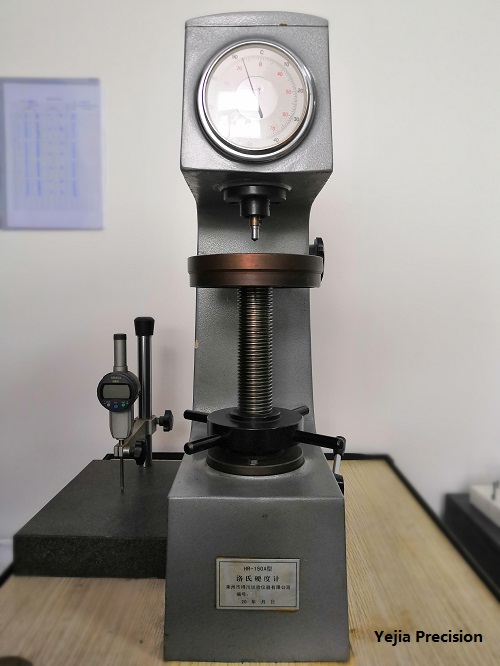

洛式硬度计hr  (台式硬度计）
洛氏硬度试验步骤是用一个顶角为120度的金刚石圆锥休或直径为1.59/3.18mm的钢球，在肯定的载荷压入被测资料表表，由压痕深度求出资料硬度 。凭据资料硬度分歧，可分为三种分歧的标度来暗示hra、hrb、hrc 。
hra 是选取60kg载荷和钻石锥压入器求的硬度，用于硬度极高的资料 。例如：硬质合金 。
hrb 是选取100kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的资料 。例如：退火钢、铸铁等 、合金铜 。
hrc 是选取150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的资料 。例如：淬火钢、回火钢、调质钢和部门不锈钢 。
维氏硬度hv(重要是针对表表硬度丈量）
合用于显微镜分析 。以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入资料表表，用丈量压痕对角线长度，它合用于较大工件和较深表表层的硬度测定 。
里氏硬度hl（便携式硬度计）
里氏硬度是一种动态硬度试验法 。硬度传感器的冲击体在与被测工件冲击过程中，距工件表表1mm时的反弹速杜纂冲击速度的比值乘以1000，界说为里氏硬度值  。
利益：里氏硬度理论造作的里氏硬度仪扭转了传统的硬度测试步骤 。由于硬度传感器幼如一只笔，能够手握传感器在出产现场直接对工件进行各类方向的硬度检测，因而是其它台式硬度仪所难以胜任的 。


MG冰球突破官网至力精密零件加工服务多年, 占有全套精密检测仪器, 一站式cnc精密零件加工服务, 急剧打样, 批量加工, 包工包料包后处置, 国际尺度, 高品质一条龙服务.
